Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 00:23 #1 vech vech аватар Не в сети I'm here long time Сообщений: 88 Спасибо получено: 3 Уважаемый Soir. Просьба написать прошивку к реле стеклоочистителя с регулируемой паузой. Нашел схему с прошивкой в интернете. Но максимальная пауза 30 секунд. Хотелось паузу бы больше. Суть такова - при включении омывайки - задержка срабатывания дворников, затем отработка пару циклов очищения. При включении дворников запомнить интервал между первым и следующим включением и включать дворники с таким интервалом до выключения. Схема за основу
Вложенный файл: Имя файла: rele.rar
Размер файла:86 KB

Последнее редактирование: 14 фев 2017 00:35 от vech. Причина: добавление

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 09:38 #2 Igr44 Igr44 аватар Не в сети I live here der tod der russischen schweinen Сообщений: 1306 Спасибо получено: 57

Зачем человека нагружать глупостью.
Там же на странице и прошивка есть под это реле
oklik.name/proect/rd/RD_032.rar

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 10:38 #3 vech vech аватар Не в сети I'm here long time Сообщений: 88 Спасибо получено: 3

В той прошивке максимальная пауза 30 секунд, нужно больше, до двух минут

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 10:47 #4 Igr44 Igr44 аватар Не в сети I live here der tod der russischen schweinen Сообщений: 1306 Спасибо получено: 57

вы хоть в одной машине встречали реле дворников с такой паузой?

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 10:51 #5 Oto Oto аватар Не в сети Moderator Сообщений: 1464 Спасибо получено: 514

Ничего такого не вижу в двух минутах.
Если моросит, и стоишь с включенным двигателем, то может быть нужно и 4 минуты.

#StopRussianAggression

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 11:07 #6 Igr44 Igr44 аватар Не в сети I live here der tod der russischen schweinen Сообщений: 1306 Спасибо получено: 57 а датчик дождя? не? :-)
У меня на крутилке в первом положении дворников не более 40 сек. и нормально трет при моросящем дожде.
В нулевом положении рейн сенсор, но он отключен .

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 11:07 #7 Soir Soir аватар на форуме Moderator Сообщений: 7310 Спасибо получено: 2505 Делал в свою машину на ATTINY13, почему-то был уверен, что и на форум выложил. Будет время - напишу статью. Режим с омывателем не задействован.
Описание работы.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ][ Нажмите, чтобы скрыть ]

1. По умолчанию интервал работе стеклоочистителя в режиме "Прерывисто" 4 сек.
2. Последовательность настройки.
2.1. Включить режим "Прерывисто".
2.2. Отключить режим "Прерывисто". После завершения движения стеклоочистителя начнется отсчет времени.
2.3. Когда наступит необходимость включения стеклоочистителя - перевести переключатель режима работы в положение "Прерывисто".
2.4. Период включения стеклоочистителя запрограммирован.
2.5. Если переключатель режима работы находится в положении "Выключено" более 30 сек, то настройка сбрасывается. При повторном включении режима "Прерывисто" стеклоочиститель будет работать с интервалом по умолчанию (4 сек).
2.6. Интервал между включениями стеклоочистителя не может быть меньше 1 сек. Если настроен меньший интервал, то он автоматически будет изменен на 1 сек.
2.7. Интервал "по умолчанию" можно записать при прошивке в ячейку с адресом [0x00]. Единица соответствует 0,25 сек. Значение не может быть меньше 4 (1 сек) и не может быть больше 120 (30 сек). Иначе по умолчанию устанавливается 4 сек.


Время у меня ограничено 30 сек. Конечно, можно сделать хоть час, если нужно...

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 11:46 #8 vech vech аватар Не в сети I'm here long time Сообщений: 88 Спасибо получено: 3 Igr44 пишет:

вы хоть в одной машине встречали реле дворников с такой паузой?

В продаже.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 11:57 #9 Igr44 Igr44 аватар Не в сети I live here der tod der russischen schweinen Сообщений: 1306 Спасибо получено: 57

поконкретнее если можно. Кто из автопроизводителей использует такой бред?

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 11:59 #10 vech vech аватар Не в сети I'm here long time Сообщений: 88 Спасибо получено: 3

turmalinnn.narod.ru/Blik/Blik-1.html реле до четырех минут, датчик скорости. Находил и другие.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 12:04 #11 Igr44 Igr44 аватар Не в сети I live here der tod der russischen schweinen Сообщений: 1306 Спасибо получено: 57

ну так это не штатное. какой то самопал с очень сомнительными параметрами.
Повторю еще раз. Если вы хотите автоматические дворники то нужно смотреть в сторону датчика дождя.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 12:23 #12 Soir Soir аватар на форуме Moderator Сообщений: 7310 Спасибо получено: 2505

Igr44, что Вы тут разводите? Бред, самопал... здесь у нас все самопал.
В топике я не видел, что vech собирается устанавливать автоматические дворники. Есть довольно четкое описание работы устройства, не вижу причин, почему следует спорить по поводу 4 минут. И уж тем более, называть это бредом.
Если у Вас есть конкретные предложения по работе устройства - предлагайте, а не засоряйте тему, да еще и в такой форме. Постарайтесь отвечать корректно и с уважением к мнению собеседника.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 12:32 #13 vech vech аватар Не в сети I'm here long time Сообщений: 88 Спасибо получено: 3

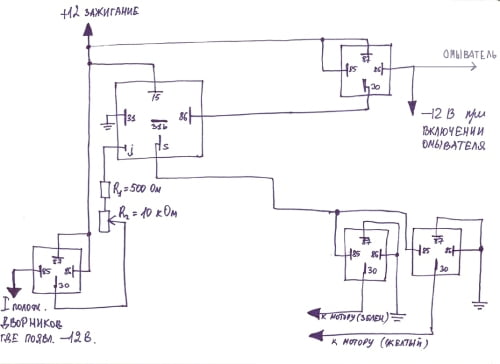

Нашел еще форум с подобным устройством. Но на схемах нет входа от концевика мотор-редуктора forum.logan.ru/viewtopic.php?f=25&t=13057

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 21:02 #14 Soir Soir аватар на форуме Moderator Сообщений: 7310 Спасибо получено: 2505 vech пишет:

Нашел еще форум с подобным устройством.

Устройства подобные, но мне непонятно, какая окончательная схема. Это первое.
И второе. Вы можете описать алгоритм работы, используя логические термины или уровни напряжения на входах/выходах устройства? Например: при появлении +12V на входе "pause", на выводе 3 микроконтроллера устанавливается логическая единица, которая открывает транзистор... Ну, как-то так, на подобии...

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 14 фев 2017 21:56 #15 bars59 bars59 аватар Не в сети I go sometimes Сообщений: 78 Спасибо получено: 16
Вот еще вариант.У меня в шестерке уже пару лет работает.Правда макс пауза 1 мин.Но
этого времени хватает в принципе на все случаи.Сайт матюкается на архив в 123 кб.Пишет большой размер.Вот схема и прошивка
Вложенный файл: Имя файла: relay.rar
Размер файла:1 KB

Последнее редактирование: 14 фев 2017 22:06 от bars59.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 15 фев 2017 17:19 #16 vech vech аватар Не в сети I'm here long time Сообщений: 88 Спасибо получено: 3 Попытался сделать такое описание, в архиве, там же схема. Контроль концевика как я понял не обязателен, он нужен больше для адаптации под разные мотор редукторы.Штатное реле работает по времени. Но думаю лучше контролировать.
Вложенный файл: Имя файла: 1111rele.rar
Размер файла:100 KB

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 15 фев 2017 20:12 #17 Soir Soir аватар на форуме Moderator Сообщений: 7310 Спасибо получено: 2505

В целом вроде все понятно. Не описан вход SPEED (это наверно непрерывный режим?).
Появится время (ближе к выходным или на выходные) - напишу прошивку.

Последнее редактирование: 15 фев 2017 20:13 от Soir.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 15 фев 2017 21:22 #18 vech vech аватар Не в сети I'm here long time Сообщений: 88 Спасибо получено: 3

Вход SPEED не используется. Это вход от датчика скорости. Спасибо.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 17 фев 2017 21:01 #19 Soir Soir аватар на форуме Moderator Сообщений: 7310 Спасибо получено: 2505

Пока только начало. Омыватель и настройка паузы работают, но еще не расставлены приоритеты. Завтра займусь остальным.

Вложения: ...29_.zip (12KB)

Последнее редактирование: 18 фев 2017 07:13 от Soir. Причина: Обновление прошивки.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 17 фев 2017 22:11 #20 vech vech аватар Не в сети I'm here long time Сообщений: 88 Спасибо получено: 3

Да эта часть работает отлично.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 18 фев 2017 07:15 #21 Soir Soir аватар на форуме Moderator Сообщений: 7310 Спасибо получено: 2505

Прошивку обновил. Проверять нужно все сначала.
Пока не придумал, как сделать "Примечание" из описания - там могут быть накладки, а остальное должно работать.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 18 фев 2017 10:23 #22 vech vech аватар Не в сети I'm here long time Сообщений: 88 Спасибо получено: 3 Извиняюсь. Досмотрел ошибку в описании. Исправление выделил красным. Омывайка должна включаться всегда, независимо от состояния входа start. По прошивке. В протеус при подаче +5 на вход washing на выходе после паузы практически сразу появляются два импульса, даже если вход position (вывод 7 контролера) никуда не подключен. В первой прошивке все было нормально. В режиме программирования паузы, при включении , кнопкой start задаю паузу допустим 30 сек. -запоминает. Затем кнопкой start изменяю паузу на 5 сек. , работает, если еще раз попытаться изменить паузу кнопкой start - не изменяется. Такое ощущение что пауза программируется только при включении питания однократно, при следующем программировании без отключения устройства возвращается к паузе по умолчанию.
Вложенный файл: Имя файла: rele-2.rar
Размер файла:18 KB

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 18 фев 2017 13:22 #23 Soir Soir аватар на форуме Moderator Сообщений: 7310 Спасибо получено: 2505 vech пишет:

Исправление выделил красным.

Чуть позже гляну.
vech пишет:

В протеус при подаче +5 на вход washing на выходе после паузы практически сразу появляются два импульса, даже если вход position (вывод 7 контролера) никуда не подключен.

Как это "никуда не подключен"? По-любому, на входе или лог.0 или лог.1. Так что на входе?
В Proteus я добавил имитацию сигнала Position. При включении Motor, Position формирует импульс 1 сек (можете это время изменить). Так правильно или логика другая?
Второй импульс появляется сразу же после завершения первого. Когда Position станет 0.
vech пишет:

В режиме программирования паузы, при включении , кнопкой start задаю паузу допустим 30 сек. -запоминает. Затем кнопкой start изменяю паузу на 5 сек. , работает, если еще раз попытаться изменить паузу кнопкой start - не изменяется.

Проверил в Proteus несколько раз - все работает. Но, если Вы отключили вход Position, тогда может и не работать. Уточните.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 18 фев 2017 15:38 #24 vech vech аватар Не в сети I'm here long time Сообщений: 88 Спасибо получено: 3

Вход position подключил к земле, на нем ноль. Подаю на вход washing +5, на выходе motor сразу два импульса. На входе position при этом переключений естественно нет. Соберу в железе, мож протеус у меня глючит.

Администратор запретил публиковать записи гостям.

Реле стеклоочистителя с регулируемой паузой. 18 фев 2017 15:49 #25 Soir Soir аватар на форуме Moderator Сообщений: 7310 Спасибо получено: 2505 Proteus не глючит. Программа ждет появления сигнала Position. Если его нет - ошибка. Поскольку такая ситуация в ТЗ не оговорена, то и поведение непредсказуемо.

Цикл = на входе Position 0. +5. 0. (в исходном состоянии на концевом выключателе 0, после начала движения редуктора переключается на +5, в конце хода редуктора переключается в исходное состояние - 0. Один оборот = одному циклу хода щеток, цикл считается завершённым после переключения входа с +5 на 0 )


Вы описывайте алгоритм при одних условиях, а пытаетесь эксплуатировать при других. Подайте сигнал Position, тогда скажете, что не так работает.
Или меняйте описание.

Администратор запретил публиковать записи гостям.
