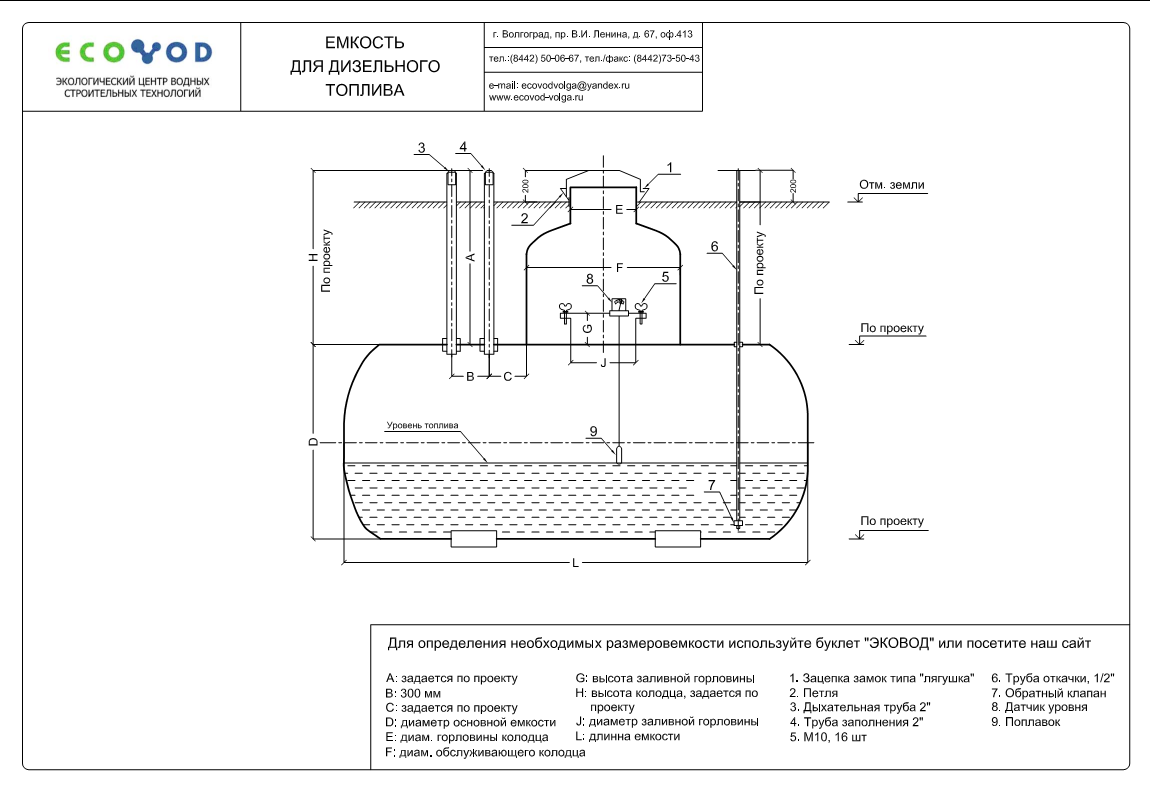

Подземный полиэтиленовый резервуар, емкость, жироуловитель, нефтеуловитель и другие наши изделия, предназначенные для заглубления в грунт, монтируются по принципиальной схеме, характерной  для всех установок из пластика. Вода внутри изделия перемещается самотеком, либо не должна двигаться вообще, поэтому при монтаже требуется соблюдать вертикальность и горизонтальность установок.

Изделие устанавливается на глубину в соответствии с отметкой проводящего трубопровода и местных норм глубины промерзания. Для правильного размещения изделия необходимо учитывать такие факторы, как расположение подводящего коллектора, обеспечение подъезда вакуумной машины для откачки осадка и место сброса очищенных вод в случае установки элементов очистных сооружений. Монтаж изделий должен производиться специализированными монтажными организациями.



Схема монтажа изделия выполненного из спиральновитой трубы без класса жесткости (с толщиной стенки 25 мм) при условии отсутствия транспортной нагрузки (вне пределов проезжей части, "зеленая зона").



При установке изделия из трубы со стенкой 25 мм в обязательном порядке должна выполняться бетонное основание с целью предотвращения переломов и перегибов емкости в результате движений слоёв почвы. Крепить изделие рекомендуется с помощью ремней и анкерных болтов. Обратную засыпку вокруг стенок изделия следует производить пескоцементной смесью. Окончательную засыпку выполняют местным грунтом.



Схема монтажа изделия выполненного из спиральновитой трубы без класса жесткости (с толщиной стенки 25 мм) при условии воздействия транспортной нагрузки

При наличии транспортной нагрузки, над изделием дополнительно монтируется ж/б плита.

В случае монтажа накопительной емкости при высоком уровне грунтовых вод необходимо предусмотреть бетонный пригруз. Пример расчета бетонного пригруза для емкости приведен ниже.



Схема монтажа изделия из спиральновитой трубы с классом жесткости SN2 и выше при условии отсутствия транспортной нагрузки (вне пределов проезжей части, "зеленая зона") при низком уровне грунтовых вод.

Установка изделия из трубы с классом жесткости SN2 и выше производиться на выровненное, уплотненное песчанное основание. Основание должно быть выровнено по горизонтали в продольном и поперечном направлениях, степень уплотнения не ниже 0,95 по Проктору. Перед обратной засыпкой обязательно произвести подбивку пазух емкости песком. Песок для подбивки не должен содержать строительного мусора, твердых и крупных частиц (камней) крупностью более 20 мм. Обратную и окончательную засыпку вокруг стенок изделия следует производить песком с послойным уплотнением не менее 0,95 по Проктору. Высота слоев не более 250 мм. Утрамбовку производить следует ручным инструментом, исключающим повреждение корпуса изделия. Утрамбовку следует выполнять одновременно с заполнением водой изделия. Толщина защитного слоя (песка) над изделие должно быть не менее 400 мм. Окончательную засыпку выполняют местным грунтом, исключающим твердые включения размером более 200 мм и строительный мусор.



 Схема монтажа изделия из спиральновитой трубы с классом жесткости SN2 и выше при условии отсутствия транспортной нагрузки (вне пределов проезжей части, "зеленая зона") при высоком уровне грунтовых вод.

При высоком уровне грунтовых вод изделие следует укладывать на бетонное основание и крепить с помощью ремней и анкерных болтов. В случае монтажа накопительной емкости необходимо предусмотреть бетонный пригруз. Пример расчета бетонного пригруза для емкости приведен ниже. Обратную и окончательную засыпку вокруг стенок изделия следует производить песком с послойным уплотнением не менее 0,95 по Проктору. Высота слоев не более 250 мм. Утрамбовку производить следует ручным инструментом, исключающим повреждение корпуса изделия. Утрамбовку следует выполнять одновременно с заполнением водой изделия.



Схема монтажа изделия из спиральновитой трубы с классом жесткости SN2 и выше при условии воздействия транспортной нагрузки при низком уровне грунтовых вод.

Наличие транспортной нагрузки подразумевает изготовление над изделием ж/б плиты и засыпку емкости песком без использования местных грунтов. В остальном схема идентична схеме установке изделия при низком уровне грунтовых вод без транспортной нагрузки.



Схема монтажа изделия из спиральновитой трубы с классом жесткости SN2 и выше при условии воздействия транспортной нагрузки при высоком уровне грунтовых вод.



Наличие высоких грунтовых вод подразумевает крепление емкости к бетонному основанию ремнями и анкерными болтами, а также изготовление бетонного пригруза в случае накопительной емкости. Порядок обратной засыпки идентичен обратной засыпки изделия при высоком уровне грунтовых вод без транспортной нагрузки.



Пример расчета бетонного пригруза

Объём пустой емкости 10 м³, следовательно, выталкивающая сила составляет 10 тонн. Уравновешивание выталкивающей силы производим бетонной плитой.

Объёмный вес бетона 2,4 т/ м³

Необходимый объём бетона 10 / 2,4 = 4,17 м³









Не правильно Правильно Обратную засыпку следует производить песком или пескоцементной смесью (зависит от степени кольцевой жесткости изделия). Исключить попадание строительного мусора и твердых включений диаметром более 200 мм. При заглублении изделия с из спиральновитой трубы без кольцевой жесткости или при высоком уровне грунтовых вод необходимо выполнять бетонное основание, к которому крепить изделие ремнями. Обратную засыпку и утрамбовку производить с одновременным наполнением водой. В противном случае изделие может быть раздавлено грунтом или переломиться под тяжестью грунта, как это показано на рисунке слева. На рисунке справа бетонное основание было изготовлено с помощью строительной опалубки, элементы которой впоследствии были убраны.

Больше фотографий



Общая последовательность монтажа:

1. Отрыть котлован под установку в соответствии с габаритными размерами корпуса изделия, указанными в техническом паспорте.
2. Установить по месту оборудование, поставляемое в комплекте (вентиляция, стояки, крышки).
3. При монтаже элементов очистных сооружений проверить правильность установки и крепления узлов очистки (фильтров, сорбентов).
4. Произвести заливку бетонной плиты предусмотрев армирование, если это необходимо (смотреть схемы монтажа).
5. Начать монтаж корпуса изделия при наборе бетоном марочной прочности:

  • корпус изделия необходимо поднимать за монтажные петли, при их отсутствии использовать текстильные стропы;
  • проверить соосность корпуса по горизонтали и горловины по вертикали;
  • не производить закрепление корпуса к фундаменту при отсутствии грунтовых вод; при их наличии или вероятности появления грунтовых или паводковых вод корпус необходимо закрепить к фундаменту металлическими лентами при помощи цанговых анкеров:



6. Начать обратную засыпку котлована песком или пескоцементной смесью с послойным уплотнением и наполнением изделия 7. водой (смотреть схемы монтажа)
8. Присоединить трубы после заполнения котлована до подводящего коллектора, тщательно утрамбовав грунт ниже этой отметки
9. Произвести окончательную засыпку изделия песком или местным грунтом (смотреть схемы монтажа)
